 چرا تحلیل خستگی لحیم اهمیت دارد؟

در تجهیزات الکترونیکی مدرن، به‌ویژه در صنایع حساس مانند خودرو، هوافضا، پزشکی و نظامی، قطعات باید در برابر شرایط محیطی سخت مانند ارتعاش و نوسانات دمایی مقاوم باشند. یکی از نقاط آسیب‌پذیر در این تجهیزات، اتصالات لحیم‌شده است که در اثر خستگی ممکن است دچار ترک و شکست شوند.

در گذشته، آزمایش‌های ارتعاشی در زمینه‌های مختلفی همچون خودرو، حمل‌ونقل ریلی، هوافضا و سایر کاربردهایی که در آن‌ها الکترونیک با بارهای مکانیکی دینامیک مواجه می‌شود، انجام شده است. این تحقیقات عمدتاً برای ارزیابی قابلیت اطمینان اجزا یا سیستم‌ها، تحلیل قابلیت اطمینان اتصالات یا بررسی رفتار خستگی مواد اتصال‌دهنده انجام می‌شد. بیشتر تمرکز تحقیقات بر روی آلیاژهای لحیم‌کاری بوده است. شرایط میدان این کاربردها بارهای مکانیکی و حرارتی ترکیبی را به سیستم‌های الکترونیکی وارد می‌کنند، که تلاش‌های زیادی برای شبیه‌سازی این شرایط در محیط آزمایشگاهی و استخراج نتایج معتبر قابلیت اطمینان صورت گرفته است.

مونتاژ الکترونیکی با استفاده از فناوری نصب سطحی (SMT) با چندین مسئله مواجه است که رسیدگی همزمان به آن‌ها منجر به تولید محصولی می‌شود که می‌توان انتظار داشت در طول عمر طولانی به خوبی عمل کند. در مقالات متعددی به بررسی پارامترهای تولید SMT و تأثیر آن‌ها بر قابلیت اطمینان سیستم پرداخته شده است. داده‌ها نشان می‌دهند که استفاده از پیش‌بینی‌های عمر خستگی می‌تواند بینشی در انتخاب مواد و فرآیندهای صحیح ارائه دهد و تأثیر آن بر قابلیت اطمینان سیستم را روشن کند. شرکت فرنام الکترونیک راهکارهای متعددی را برای پیاده‌سازی SMT به‌عنوان یک فناوری نسبتا جدید انجام داده است.

 روش‌های تحلیل خستگی در تست‌های ارتعاشی و حرارتی

1.  تست ارتعاشی با دامنه و دمای ثابت
2.  تست ارتعاشی پلکانی (Stepped)
3.  ارتعاش همراه با افزایش مرحله‌ای دما
4.  اعمال ارتعاش در چرخه‌های دمایی
5.  تحلیل عمر با مدل‌سازی FEM

تمام این روش‌ها در شرایط مختلف برای بررسی رفتار خستگی لحیم در برابر ارتعاش، دما و تغییرات حرارتی قابل استفاده هستند. داده‌های به‌دست آمده می‌توانند برای مدلسازی عمر قطعه با استفاده از روابط Basquin و Coffin-Manson استفاده شوند.

 کاربردهای صنعتی و نقش کیفیت مونتاژ در نتایج تست

توسعه‌های اخیر در استفاده از قطعات نصب سطحی (SMC) surface-mount components برای مونتاژهای الکترونیکی سبک و با چگالی بالا، علاقه به فناوری نصب سطحی (SMT) را افزایش داده است. این فناوری فرصت‌هایی برای کاهش هزینه‌های قابل توجه و اتوماسیون کارآمد خطوط تولید فراهم می‌آورد، اما همچنین نیاز به درک دقیق‌تری از قابلیت اطمینان مونتاژهای نصب سطحی دارد.

یک مونتاژ نصب سطحی اساساً یک ساختار مرکب است که از سه بخش اصلی تشکیل شده است: برد مدار چاپی (PCB)، مفصل‌های لحیم‌کاری و قطعات نصب سطحی (SMC). در بسیاری از محصولات مصرفی، کامپیوترها، تجهیزات جانبی و الکترونیک خودرو، PCB از نوع اپوکسی/شیشه FR-4 ساخته شده و مفصل لحیم‌کاری از آلیاژهای لحیم 60٪ وزنی Sn، 40٪ وزنی Pb یا 63٪ وزنی Sn، 37٪ وزنی Pb استفاده می‌شود. برخلاف فناوری‌های سنتی سوراخ‌کاری، SMT از قطعات نصب سطحی کوچک‌تری استفاده می‌کند که مستقیماً به سطح پد PCB لحیم می‌شوند. بنابراین، مفصل لحیم‌کاری تنها وسیله مکانیکی برای اتصال SMC به PCB است و یکپارچگی این مفصل‌ها یکی از مسائل حیاتی در توسعه SMT است.

آزمایشات زیادی در زمینه خستگی SMT در آزمایشگاه‌های مختلف انجام شده است. طبق نتایج این آزمایشات، مهم‌ترین عامل مؤثر بر خستگی SMT، خستگی دوره‌ای کوتاه است که ناشی از سیکل‌های حرارتی است. با این حال، اثرات بارگذاری دینامیکی بر عمر خستگی مفصل لحیم‌کاری به‌طور کامل بررسی نشده است. در واقع، خستگی دوره‌ای بلند ناشی از لرزش می‌تواند تأثیر قابل توجهی داشته باشد.

نتایج بسیاری از آزمایشات نشان می‌دهند که عوامل مختلفی (شامل طراحی ساختارهای الکترونیکی، بارهای خارجی، شکل چیپ‌ها، موقعیت چیپ‌ها در PCB، ویژگی‌های دینامیکی ساختار الکترونیکی و PCB، شکل مفصل لحیم‌کاری Sn–Pb، موقعیت مفصل لحیم‌کاری Sn–Pb در PCB و غیره) بر خستگی SMT تأثیر دارند، حتی زمانی که مفصل لحیم‌کاری Sn–Pb در دمای معمولی و شتاب لرزشی پایین قرار دارد.

در آزمایش‌ها مشخص شد که در دمای بالا، ترک‌های لحیم سریع‌تر ایجاد می‌شوند. همین موضوع اهمیت مونتاژ با کیفیت بالا و استفاده از خدمات لحیم‌کاری حرفه‌ای SMT و THT را دوچندان می‌کند. شرکت فرنام الکترونیک با تجربه در پروژه‌های صنعتی، دانشگاهی و OEM آماده ارائه خدمات دقیق، تمیز و مطابق با استانداردهای جهانی است.

 نتیجه‌گیری

با ترکیب تست‌های دقیق ارتعاشی-حرارتی و مونتاژ حرفه‌ای، می‌توان اطمینان حاصل کرد که بردهای الکترونیکی در برابر شرایط واقعی عملکرد مطلوبی خواهند داشت. فرنام الکترونیک به‌عنوان یکی از برترین ارائه‌دهندگان خدمات مونتاژ برد الکترونیکی SMT و THT در ایران، آماده همکاری در کلیه مراحل تولید و تست می‌باشد.

چرا فرنام الکترونیک را انتخاب کنیم؟

• مونتاژ دقیق قطعات SMD و THT
• کنترل کیفیت چندمرحله‌ای در فرآیند لحیم‌کاری
• استفاده از دستگاه‌های پیشرفته AOI و wave solder
• همکاری با شرکت‌ها و دانشگاه‌های معتبر در پروژه‌های تحقیقاتی
• پشتیبانی فنی و خدمات سفارشی بر اساس نیاز پروژه

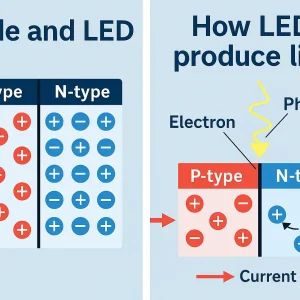

دیود یکی از مهم‌ترین قطعات در دنیای الکترونیک است که نقش کلیدی در هدایت جریان برق دارد. از طرفی LEDها که نوعی خاص از دیودها هستند، امکان تولید نور با بازده بالا و مصرف انرژی پایین را فراهم کرده‌اند. در این مقاله، ساختار و عملکرد دیود و LED را به زبان ساده اما علمی بررسی می‌کنیم.

دیود از خانواده ی نیمه هادی ها است و کاربردهای گوناگونی دارد. یکی از موارد استفاده ی آن، کنترل جهت جریان الکتریکی است. این کنترل جریان از طریق پیوند P-N اتفاق می افتد. ساختار دیود شامل دو ناحیه ی نیمه رسانا است. به یک بخش آن ناخالصی هایی اضافه می شود که آن بخش را حاوی حامل های بار منفی می کند و به آن نیمه هادی نوع N می گوییم. در نیمه دیگر ناخالصی هایی اضافه شده که حاوی حامل های بار مثبت هستند. این حامل های بار مثبت را به صورت حفره هایی در نظر می کیریم که می توانند با الکترون ها پر شوند. به این بخش، نیمه هادی نوع P می گوییم.

با گسترش فضای دیجیتال، ابزارهای ارائه محتوا نیز متحول شده‌اند. یکی از مدرن‌ترین و کارآمدترین تجهیزات امروزی برای کلاس‌ها، جلسات و سالن‌های کنفرانس، پنل هوشمند لمسی (تیک تاچ) یا IFPD است. این پنل‌ها جایگزینی پیشرفته برای ویدئو پروژکتورها و تخته وایت‌بردهای قدیمی هستند.

پنل هوشمند (IFPD) چیست؟

IFPD مخفف Interactive Flat Panel Display به معنی “نمایشگر تخت تعاملی” است. نمایشگرهای لمسی (پنل هوشمند) در واقع نوع بزرگ شده صفحه‌نمایش و مانیتور‌های لمسی است که برای اتاق‌های کنفرانس و سالن‌های اجتماعات بسیار مناسب است. پنل هوشمند به دلیل داشتن تکنولوژی به‌روز، کیفیت نمایش بهتر (۴K)، سیستم‌عامل اندروید و ویندوز و امکانات نرم‌افزاری، به جایگزینی مناسب برای ویدئو پروژکتورهای قدیمی تبدیل شده است.

شما با داشتن پنل هوشمند تیک تاچ در واقع یک نمایشگر بزرگ لمسی را دارید که میتوانید در کسب کار های مختلف از جمله آموزش،برپایی انواع سمینارو ارائه انواع طرح و محتوا با جزئیات بالا برای مشتریان ازآن استفاده کنید. و تاثیر این فناوری جذاب را در کسب‌وکار خود ببینید به‌طوری‌که افراد با اشتیاق بیشتری به کلاس اموزش یا جلسات شما بیایند.

تفاوت پنل هوشمند (IFPD) و برد هوشمند (IWB)

به‌طورکلی IFPD مخفف یک نمایشگر تخت لمسی هست که نوع پیش رفته تخته‌های سفید لمسی IWB هست. IWB یک تخته وایت برد لمسی هست که با استفاده از این می‌توانید بر روی محتوای دیجیتالی کامپیوتر که از پروژکتور روی آن تابانده می‌شود تغییرات اعمال کنید. این در حالی است که پنل هوشمند خود دارای صفحه‌نمایش و سیستم‌عامل هست و مانند یک تبلت غول‌پیکر و یک کامپیوتر لمسی بزرگ عمل می‌کند.

چرا انتخاب پنل هوشمند از پروژکتور و تخته وایت برد بهتر است؟

• کیفیت تصویر بسیار بهتر (۴K) حتی در نور محیط
• عدم نیاز به کالیبراسیون
• سرعت راه‌اندازی بالا
• عمر بیشتر و هزینه نگهداری کمتر
• امکانات نرم‌افزاری یکپارچه و اتصال‌های متنوع

کیفیت صفحه‌نمایش (۴K)

کیفیت صفحه‌نمایش پنل‌های هوشمند تیک تاچ به‌مراتب از تمامی ویدئو پروژکتورهای موجود در بازار بهتر است. اکثر پنل‌های هوشمند تیک تاچ از کیفیت نمایش (۴k) برخوردار هستند که بدون توجه به نور محیط تصاویر را باکیفیت و وضوح بالا نمایش می‌دهد، همچنین به دلیل زاویه گسترده صفحه‌نمایش امکان برگزاری کلاس یا جلسات با شرکت‌کنندگان بیشتر مقدور می‌شود.

کیفیت صفحه و شدت نور به‌کاررفته در پنل‌های هوشمند تیک تاچ به صورتی بهینه شده است که حتی اگر تصویر ایجاد توسط پنل‌های هوشمند از ویدئو پروژکتور کوچک‌تر باشد باز توسط بینندگان بهتر دیده می‌شود. همچنین پنل‌های هوشمند به دلیل ثابت بودن صفحه‌نمایش و صفحه لمسی با تغییر مکان نیازی به کالیبراسیون مجدد ندارد.

نرم‌افزارهای داخلی پنل هوشمند

پروژکتورها معمولاً یک سخت‌افزار پخش‌کننده تصاویر هستند و برای نمایش نیاز به اتصال کامپیوتر یا دستگاه دوم را دارند و امکانات نرم‌افزار آن‌ها در حد ساده‌ترین نوع تلویزیون‌ها می‌باشد. اگر امروزه ویدئو پروژکتورهای هوشمند نیز وارد بازار شده‌اند اما پیشرفته‌ترین نوع ویدئو پروژکتورها توان رقابت در مقابل ساده‌ترین پنل‌های هوشمند را ندارند.

اما پنل‌های هوشمند معمولاً دارای یک سیستم‌عامل پیش‌فرض اندرویدی هستند و امکانات نرم‌افزاری از جمله نرم‌افزار تخته هوشمند، نرم‌افزارهای آفیس، مرورگر و نرم‌افزارهای مالتی اسکرین را دارا هستند ولی پنل‌های هوشمند تیک تاچ علاوه بر محط اندروید سیستم عامل ویندوز را به واسطه مینی کیس ops ایجاد شده به یک تبلت با دو سیستم عامل اندروید و ویندوز در ابعاد بزرگ تبدیل شده .

نحوه اتصال

باوجوداینکه امروزه پروژکتورهایی آمده‌اند که از وای‌فای و بلوتوث برای دریافت تصویر از کامپیوتر استفاده می‌کنند اما اکثر پروژکتور برای اتصال محدود به کابل هستند. یا باید سیستمی برای انتقال تصویر مانند دانگل‌های انتقال تصویر تهیه شوند تا به‌صورت بی‌سیم ارتباط برقرار شود.

اما در پنل‌های هوشمند تیک تاچ شما با استفاده از انواع ارتباط بی‌سیم و با سیم به‌صورت مستقیم و یا در شبکه از یک یا چند سیستم به‌صورت هم‌زمان انتقال تصویر و تاچ را داشته باشید. می‌توانید چند تصویر از چند لب تاب را روی پنل هوشمند نمایش دهید یا تصویر برد هوشمند را روی دستگاه خود نمایش دهید و ایده‌های خود را به آن اضافه کنید.

پنل هوشمند تیک تاچ (Ticktouch) محصول شرکت فرنام الکترونیک

فرنام الکترونیک به عنوان تنها تولیدکننده پنل‌های هوشمند در ایران، با برند تیک تاچ محصولی قدرتمند و قابل رقابت با نمونه‌های خارجی تولید کرده است. این پنل‌ها با طراحی دقیق، سخت‌افزار قدرتمند و قابلیت‌های کاربردی، انتخابی حرفه‌ای برای کسب‌وکارها، مدارس، دانشگاه‌ها و شرکت‌های آموزشی هستند.

کاربرد پنل‌های لمسی در جلسات، آموزش و کسب‌وکار

• برگزاری جلسات مشارکتی و حرفه‌ای
• آموزش با تعامل بالا و جلوه‌های تصویری
• نمایش و ویرایش زنده فایل‌ها و طرح‌ها
• جایگزینی کامل برای ویدئو پروژکتور و لپ‌تاپ در ارائه‌ها

مزایای فنی پنل‌های هوشمند تیک تاچ

✅ کیفیت تصویر ۴K و زاویه دید گسترده

تصاویر با وضوح فوق‌العاده و نمایش یکنواخت از همه زوایا بدون نیاز به تاریک کردن محیط.

✅ لمس ۲۰ نقطه هم‌زمان

تعامل چندکاربره در جلسات و کلاس‌ها، نوشتار طبیعی و بدون تأخیر.

✅ سیستم‌عامل‌های ویندوز و اندروید

با وجود ماژول OPS، می‌توانید از هر دو سیستم عامل استفاده کنید و هر نرم‌افزاری را اجرا نمایید.

✅ نرم‌افزارهای داخلی

نرم‌افزار تخته هوشمند، آفیس، مرورگر، نرم‌افزار مالتی‌اسکرین و… از پیش نصب شده‌اند.

✅ اتصال بی‌سیم و چندمنظوره

پشتیبانی از وای‌فای، بلوتوث، کابل‌های HDMI، USB و نمایش هم‌زمان تصویر چند لپ‌تاپ یا گوشی روی پنل.

✅ جابه‌جایی آسان

امکان نصب روی دیوار یا پایه چرخ‌دار برای جابه‌جایی سریع میان اتاق‌ها.

پنل هوشمند چگونه بازدهی جلسات کاری را افزایش می‌دهد؟

در کسب‌وکارهای امروزی، سرعت در تصمیم‌گیری، نمایش فوری داده‌ها، مشارکت تیمی و مستندسازی جلسات اهمیت بالایی دارد. پنل هوشمند تیک تاچ این مزایا را فراهم می‌کند:

• راه‌اندازی سریع بدون نیاز به کابل و پروژکتور
• امکان یادداشت و تعامل مستقیم روی محتوا
• ذخیره و اشتراک‌گذاری فوری محتوا
• زیبایی و حرفه‌ای بودن فضای جلسه
• کاهش اتلاف زمان و افزایش بهره‌وری تیم

پنل‌های هوشمند تیک تاچ با کیفیت ساخت بالا، امکانات متنوع و طراحی حرفه‌ای، بهترین گزینه برای ارتقای جلسات، کلاس‌ها و فضاهای آموزشی هستند. اگر به دنبال ابزاری همه‌کاره، مدرن و حرفه‌ای برای تعامل تصویری و ارائه محتوا هستید، تیک تاچ انتخابی هوشمندانه است.

🔗 برای مشاهده مدل‌ها و مشخصات، به صفحه محصولات پنل هوشمند تیک تاچ فرنام الکترونیک مراجعه کنید.

مقدمه

در دنیای الکترونیک مدرن، کاهش ابعاد قطعات، افزایش دقت مونتاژ و کاهش هزینه‌ها نقش مهمی در پیشرفت صنعت ایفا می‌کند. تکنولوژی‌های SMT و SMD پاسخ این نیازها هستند. در این مقاله با مفاهیم پایه این دو تکنولوژی آشنا می‌شویم و خدمات مونتاژ آن در فرنام الکترونیک را معرفی می‌کنیم.

SMT چیست؟ (Surface Mount Technology)

SMT یا تکنولوژی نصب سطحی نوعی روش مونتاژ قطعات الکترونیکی بر روی برد مدار چاپی (PCB) است. برخلاف روش‌های سنتی که پایه‌های قطعات از طریق سوراخ‌های برد عبور می‌کنند، در SMT قطعات بدون پایه و به صورت تخت مستقیماً روی سطح برد نصب می‌شوند. اتصال الکتریکی و مکانیکی این قطعات با استفاده از خمیر قلع و فرآیندهایی نظیر لحیم‌کاری با هوای گرم یا موج لحیم انجام می‌شود.

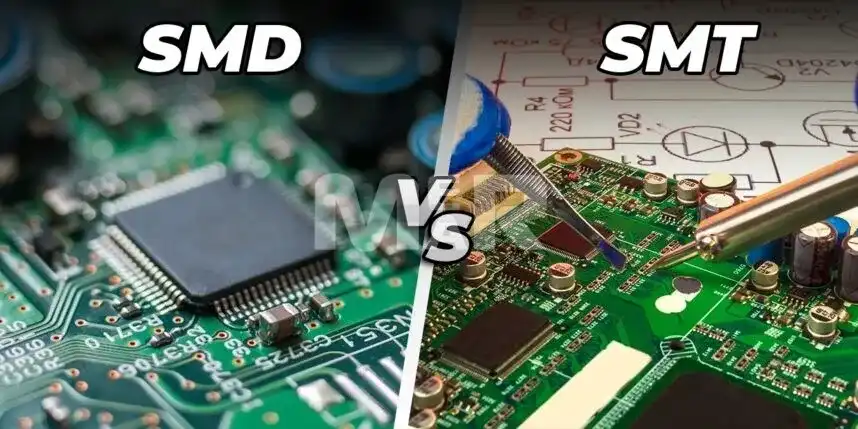

SMD چیست و چه تفاوتی با SMT دارد؟
